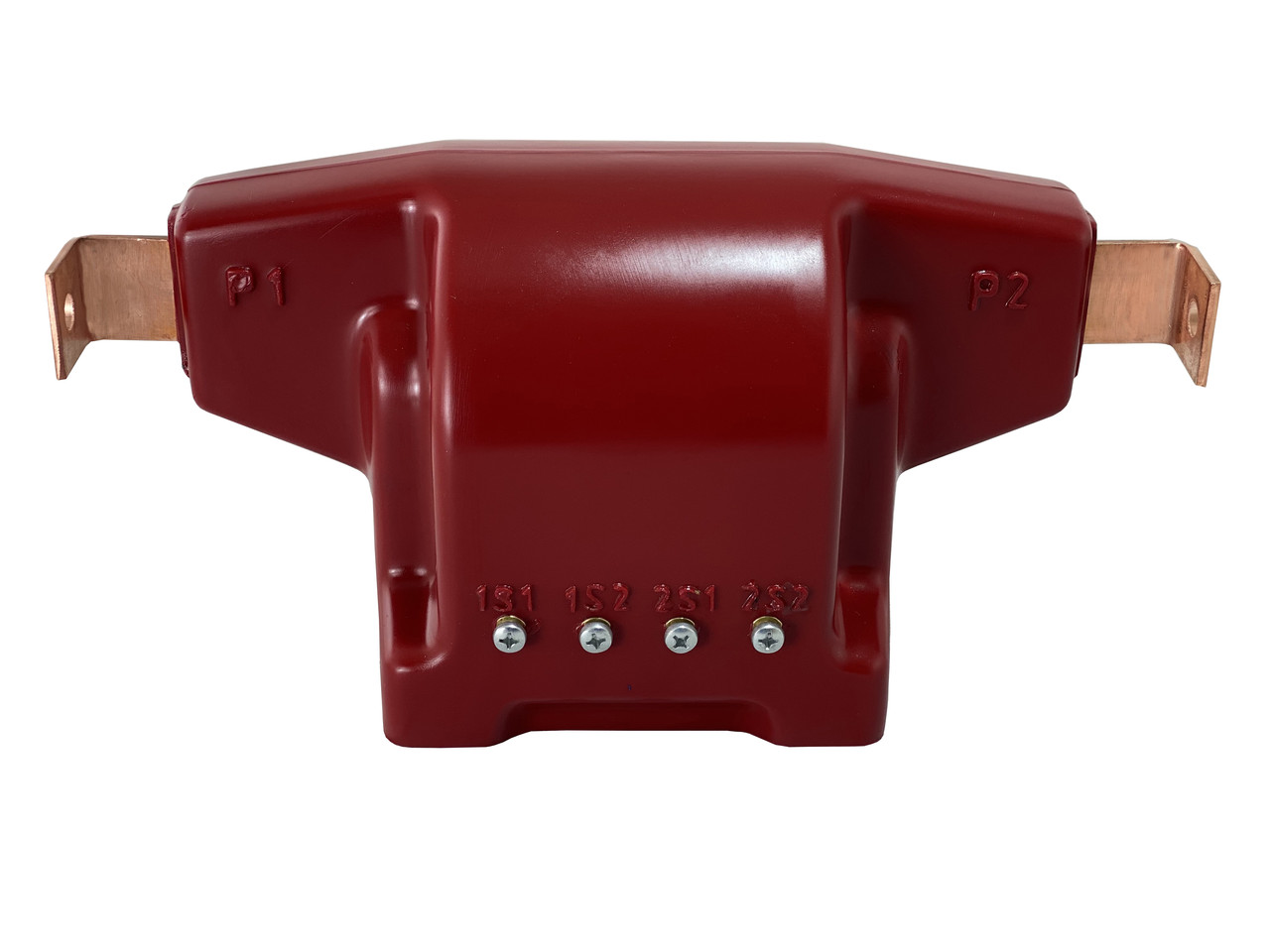

Призначені для установки в комплектні розподільчі пристрої (КРУ) і служать для передачі сигналу вимірювальної інформації вимірювальним приладам і (або) пристроїв захисту і управління, для ізолювання ланцюгів вторинних з'єднань від високої напруги в електричних установках змінного струму на клас напруги до 10 кВ частоти 50 або 60 Гц.
Трансформатори струму виготовляються в кліматичному виконанні "Т" і "УХЛ" категорії розміщення 2.1 по ГОСТ 15150 і призначені для експлуатації в закритих приміщеннях в умовах:
висота над рівнем моря не більше 1000 м;
температура навколишнього середовища з урахуванням перегріву повітря всередині КРУ - від -60 ° C до + 50 ° C для виконання "УХЛ 2.1" і від -10 ° C до + 55 ° C для виконання "Т2.1";
Навколишнє середовище не вибухонебезпечне, яка не містить пилу, хімічно активних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію;
робоче положення - будь-яке.
Трансформатори випускаються з однієї вторинної обмоткою для вимірювання і однієї вторинної обмоткою для захисту.
Трансформатори на номінальний струм 1000 А можуть випускатися з двома вторинними обмотками для захисту.,
Назва параметру |
Значення параметру |
Номінальна напруга, кВ |
10 |
Найбільша робоча напруга, кВ |
12 |
Номінальна частота, Гц |
50 |
Номінальний первинний струм, А |
5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000 |
Номінальний вторинний струм, А |
5 |
Клас точності вторинної обмотки: - для вимірювань; - для захисту |
0,2; 0,2S; 0,5; 0,5S |
Номінальний коеф безпеки приладів обмотки для вимірювань на номін первинний струм: - до 600 А, не більше; - від 800 А, не більше |
3 5 |
Номинальне вторинне навантаження при соs φ = 0,8, В·А обмотки: |
10 15 |
Однохвилинна випробувальна напруга промислової частоти, кВ: - для первинного обмотування; - для вторинної обмотки |
42 3 |
Основні | |
---|---|
Країна виробник | Україна |
Напруга | 10 кВ |
Ізоляція | Заливне компаунд |
Мінімальний первинний струм | 5 А |
Максимальний первинний струм | 600 А |
Вторинний струм | 5 А |
Спосіб монтажу | На лапах |
Маса | 18 кг |
Функціональне призначення | Вимірювальний |
Кількість ступенів трансформації | Одноступінчатий |
Тип монтажу | Прохідний |
Принцип перетворення струму | Електромагнітний |
Частота струму | 50 Гц |
- Ціна: 6 060 ₴
